新房家里的局域网如何布线

如何构建一个简单稳定可靠高速的家庭网络系统就成为了很多人所关心的问题,特别是对于一些准备买房装修或是已经装修好了准备安装网络设备的朋友,希望这篇文章能对你们有所帮助,以此为参考借鉴。

1.家庭网络系统的架构

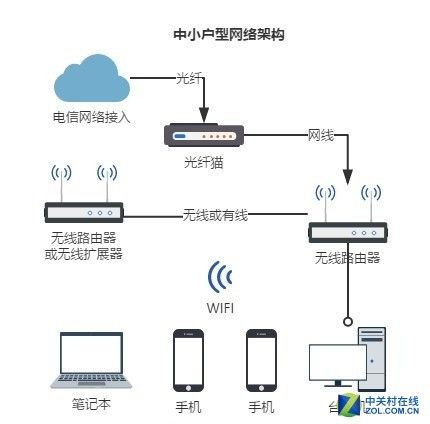

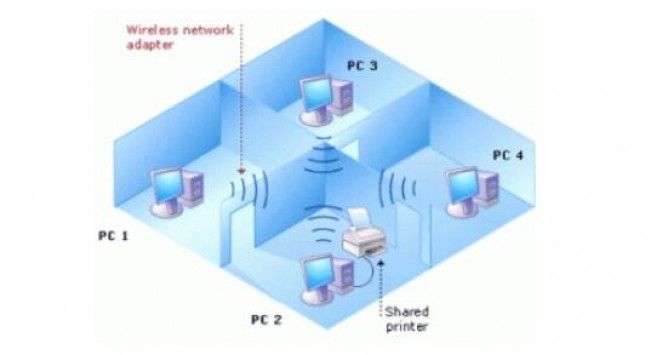

A.中小户型网络架构(满足基本上网等网络需求)

新房家里的局域网如何布线

新房家里的局域网如何布线

一般的中小户型网络系统,除了电信运营商的接入设备(光猫,ADSL猫等)只安装一台主无线路由器(即当作路由器使用,又当作交换机使用),如果无线网络覆盖不足,会另外再配一台无线路由器(当作无线AP使用,软件设置成AP功能)或者无线扩展器作为无线信号扩展的设备使用,两台无线路由器之间即可以通过有线连接也可以通过无线桥接的方式连接。此种网络系统结构非常简单,主要是依赖于无线路由器的品质,现在主流的无线路由器是采用新一代11AC技术,提供2.4GHz、5GHz两个频段信号,2.4GHz频段,无线速率可以达到450Mbps;5GHz频段,无线速率可以达到1300Mbps至更高,5GHz频段可接入更多无线终端,干扰少,速度快。

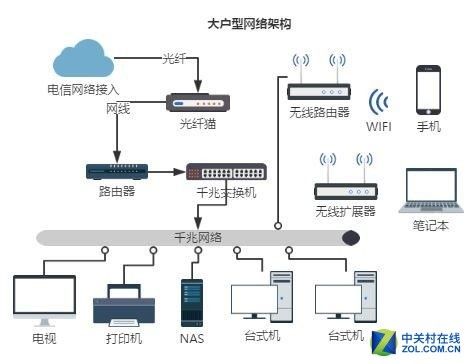

B.大户型网络架构(满足高清影视等网络需求)

新房家里的局域网如何布线

大户型的网络系统中,根据各种网络产品的选型,房间的网络布线方式,以及资金预算有多种网络架构的变形,以上是最基础的网络架构。路由器,交换机是必备的,为了满足高清影音视频的需求整个核心数据交换层全部为千兆网络,也为将来的网络带宽需求做好准备。无线网络覆盖采用的是无线路由器,跟中小户型的方案一样除了主路由器外其余无线路由器设置为无线AP模式,优点是普通用户采购使用设置比较方便,缺点是稳定性不高,不能无线漫游。

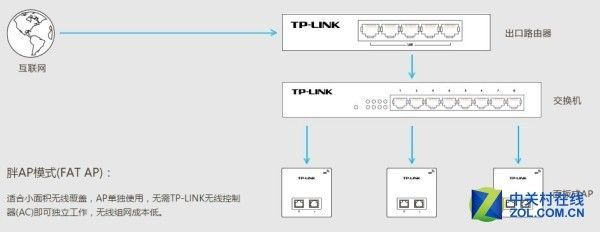

对无线网络比较重视的用户可以采用专业的无线AP做WIFI覆盖,效果及使用体验会高很多。当然如果每个房间都有预留网口,可以使用一种86底盒安装的面板型无线AP。

新房家里的局域网如何布线

采用这种无线AP覆盖家里的无线网络,墙上的网络口不会被暂用掉,而且能保证每个房间的WIFI信号强度,安装在床头柜后面或是电视柜后面,美观度比较高,缺点是造价有点高。

新房家里的局域网如何布线

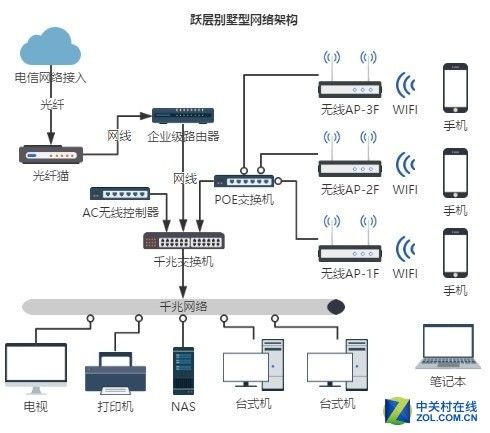

C.跃层别墅型网络架构(满足家用所有的网络需求)

新房家里的局域网如何布线

在跃层别墅型的网络系统中,核心网络的出口路由器跟千兆交换机都十分重要,所以一般都采用企业级的网络产品,稳定性及性能都比家用级的好很多。无线网络全部采用专用的无线AP进行网络覆盖,通过POE交换机直接用网线供电,安装在吊顶内或空调检修口处,通过AC无线控制器可以统一管理无线AP,实现网络的漫游功能,稳定性也非常高。

2.家庭网络系统的布线

A.确定弱电箱的位置

现在房产商在交房时,一般都会预留一个弱电箱,从楼道引入的光纤及网线都预留在弱电箱里,所以整个家里的网络布线都要围绕这个弱电箱展开。

一般我们都会见到以下这些弱电箱(网上搜到几张照片)

新房家里的局域网如何布线

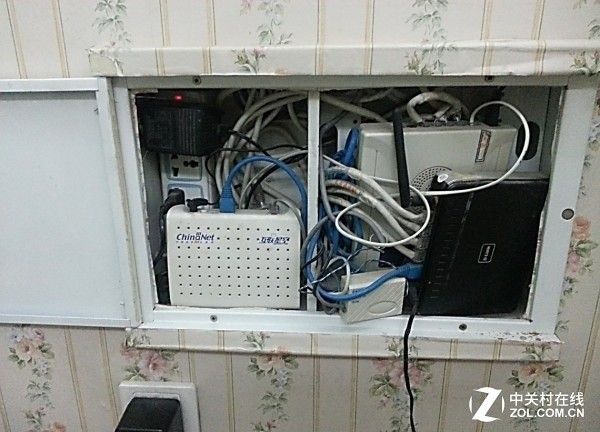

a.这个弱电箱的最大问题就是尺寸太小,放不下那么多设备,里面的线缆十分凌乱;无线路由器放在这个金属铁箱子里,门关上以后基本上无线信号就被屏蔽了,只能当有线路由器用。

新房家里的局域网如何布线

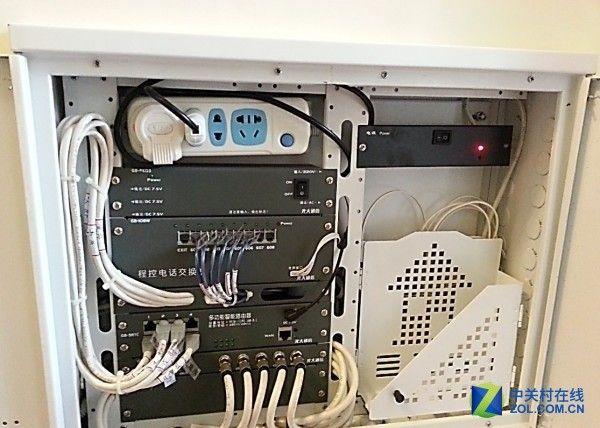

b. 这个弱电箱尺寸是足够了,里面也配好了电话交换机,网络交换机,有线电视分配器,可以满足基本的使用需求,只是这种弱电箱配套的网络交换机或是路由器设备都不会很好,设备的稳定性很差,用起来网速也上不来,所以建议更换为自己采购的设备,性能跟稳定性都有保证。

如果碰到了第一种弱电箱的情况,如果管线不受影响的情况下,建议直接拆除更换。

新房家里的局域网如何布线

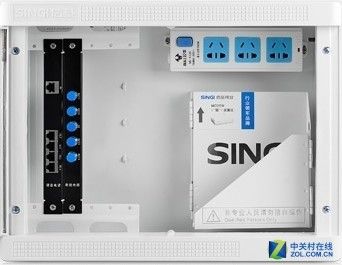

建议预埋用标准弱电箱,尺寸400*300*120mm,布局合理美观,常用设备都可以放进去。弱电箱的位置在施工前需要提前想好的,有没有影响到装修效果,以后检修方不方便,入户的光纤是否足够长,能不能改变位置都影响了后期的施工。所以要先把弱电箱的位置定好。B.确定网络的点位虽然现在上网都以无线网络为主,但是为了确保网络的稳定与可靠我们在装修前期必须要预埋好各个房间的有线网络点位,确保每个主要的房间有网线的接入,以方便日后的无线网络接入或是有线网络设备的接入。

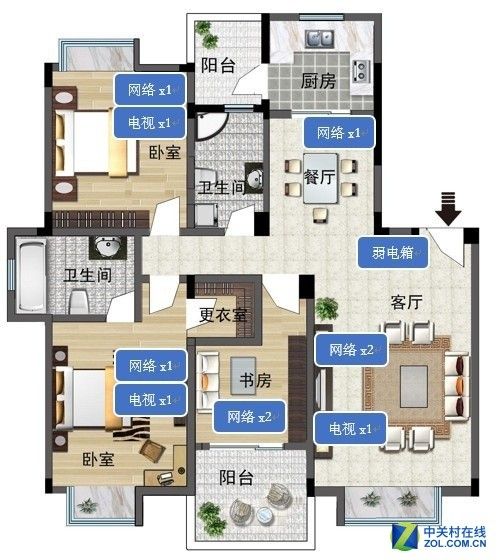

以下面这张户型为标准:

网络点位:

客厅:2个,餐厅:1个,书房:2个,主卧1个,次卧1个。

电视点位:

客厅:1个,餐厅:0个,书房:0个,主卧1个,次卧1个。以杭州为例,有线电视如果需要点播还需要另布一根网线跟电视线一起接入华数网络。此网络为专用网络,不能与电信的互联网络连接。

新房家里的局域网如何布线

此户型一共配置了7个有线网络端口:

  • 客厅的2个网口,1个给无线扩展路由,1个给网络机顶盒。
  • 餐厅的1个网口,给无线网络扩展预留。
  • 书房的2个网口,1个给台式电脑,1个给网络打印机或是网络存储器(NAS)。
  • 主卧的1个网口,给无线扩展路由或是给网络电视机。
  • 次卧的1个网口,给无线网络扩展预留或是给网络电视机。

可以根据自己的实际需求增减网络点位,把数量统计出来,最后再选择网络设备。

C.确定网络的布线方案

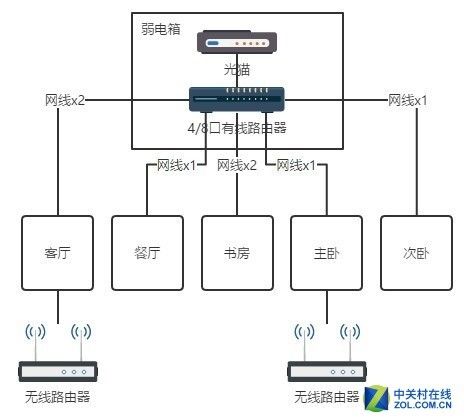

1.基础方案(成本低,性能一般)

新房家里的局域网如何布线

本方案由1台4/8口100M有线路由器作为主路由器(含交换机功能),2台300M无线路由器作为无线网络AP(软件设置为AP模式)使用,适合刷刷网页看看视频对网络性能要求不高的的基本用户。

市面上一般常见的家用无线路由器都只有4个LAN口,如下图:1个WAN口连接光猫网络端,4个LAN口连接电脑或其他AP网络端。

如果您设计出来只有4个网络端口,前面说过弱电箱有铁门会把无线信号阻挡掉,所以箱内使用的是有线路由器,如果装修完成可以把铁门拆除并用其他装饰遮挡,则可以直接使用一台4口的无线路由器作为主路由器放在弱电箱里,那么客厅的无线路由器就可以节省掉,另一台无线路由器放在主卧进行无线网络覆盖。
