SQLSERVER CDC原理与架构SQL Server 2012 CDC 完整架构原理图 + 组件详解
SQL Server 2012 CDC 底层架构与 2008 完全一致，仅新增 SSIS CDC 专用组件；核心依靠事务日志异步解析 + SQL Agent 双作业实现变更捕获。

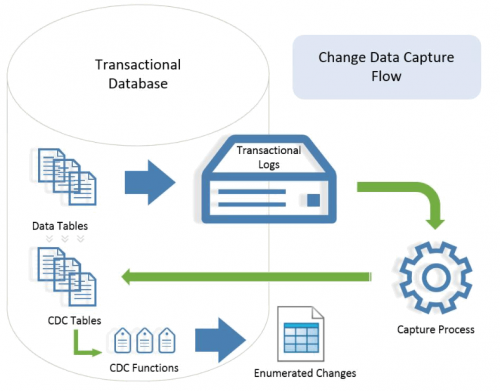

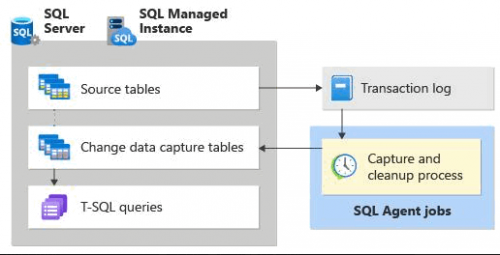

一、官方标准 CDC 数据流总图（微软原版架构图）
1. 业务源表 (Source Tables)：执行 INSERT/UPDATE/DELETE，变更先写入事务日志 (ldf)，不阻塞业务表
2. SQL Agent 捕获作业 (capture job)：后台异步扫描事务日志，过滤已开启 CDC 表的变更
3. CDC 变更表 (cdc.\*\_CT)：解析日志后写入专用变更表，存储新旧数据 + LSN 元数据
4. SQL Agent 清理作业 (cleanup job)：定期删除过期 CDC 变更数据（默认保留 3 天）
5. 消费层：T-SQL 表值函数 / SSIS 2012 CDC 组件 / 同步程序读取变更表做增量同步
## 二、分层拆解架构组件（SQL Server 2012 核心模块）

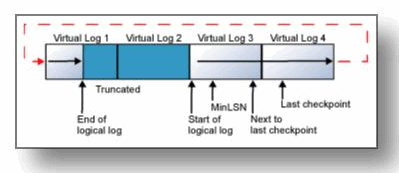

### 1. 底层数据源：事务日志（VLF 虚拟日志）
- 所有 DML 操作先落地 ldf 日志，CDC**只读日志、不锁业务表**，性能远优于触发器
- 依靠 LSN（日志序列号）标记事务位点，作为增量同步断点

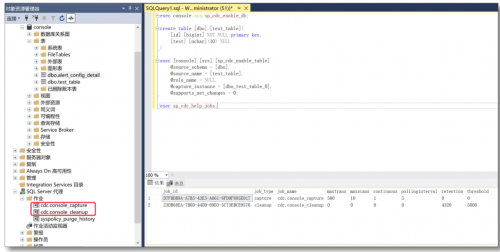

### 2. SQL Agent 两大核心作业（开启 CDC 自动生成）
1. **捕获作业 `cdc_库名_capture`**
- 每 5 秒扫描一次事务日志，批量解析变更写入`cdc.*_CT`变更表
- 只处理已启用 CDC 跟踪的表，跳过无关日志记录
2. **清理作业 `cdc_库名_cleanup`**
- 默认 3 天清理一次过期变更数据，防止 cdc schema 数据膨胀
- 可通过存储过程修改数据保留窗口

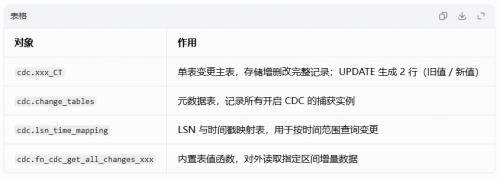

3. cdc 系统架构（专属 Schema，自动创建）
### 4. SQL Server 2012 独有扩展：SSIS CDC 套件（上层消费架构）
2012 版本新增 3 个 ETL 专用组件，构成完整同步链路：
1. **CDC Control Task**：管理 LSN 位点、区分全量加载 / 增量同步状态
2. **CDC Source**：直接读取 cdc 变更表作为数据源
3. **CDC Splitter**：自动分流 INSERT/UPDATE/DELETE 三种变更数据流
## 三、文字版完整架构流程图（可直接画 Visio/PPT）
OLTP业务层
↓ INSERT/UPDATE/DELETE
源业务表 dbo.TableA
↓ 同步写入
事务日志 .LDF（VLF虚拟日志段）
↓ 异步扫描（SQL Agent Capture Job）
CDC日志解析引擎
↓ 写入
cdc.Schema_TableA_CT 变更表（存储所有变更记录）
↓ 两路分支
分支1：SQL Agent Cleanup Job → 定时清理过期数据
分支2：数据消费端
├─ T-SQL调用cdc.fn_cdc_get_all_changes_*
## 四、关键特性（SQL Server 2012 CDC 约束）
1. 仅**企业版 / 开发版**支持 CDC，标准版、简易版无此功能
2. 数据库恢复模式不限：简单 / 完整 / 大容量日志均可开启 CDC
3. 异步机制：捕获作业滞后于业务写入，存在毫秒～秒级延迟
4. 日志截断限制：未被 CDC 消费的日志无法自动收缩，避免日志暴增需配置清理作业
