MySQL Router 读写分离软件

1.简介

MySQL RouterMySQL官方提供的一个轻量级MySQL中间件,用于取代以前老版本的SQL proxy

既然MySQLRouter是一个数据库的中间件,那么MySQL Router必须能够分析来自前面客户端的SQL请求是写请求还是读请求,以便决定这个SQL请求是发送给master还是slave,以及发送给哪个master、哪个slave。这样,MySQL Router就实现了MySQL的读写分离,对MySQL请求进行了负载均衡。

因此,MySQL Router的前提是后端实现了MySQL的主从复制。

MySQL Router很轻量级只能通过不同的端口来实现简单的读/写分离且读请求的调度算法只能使用默认的rr(round-robin)更多一点、更复杂一点的能力都不具备。所以,在实现MySQL Router时,需要自行配置好后端MySQL的高可用。高可用建议通过Percona XtraDB ClusterMariaDB GaleraMySQL官方的group replication实现,如果实在没有选择,还可以通过MHA实现。

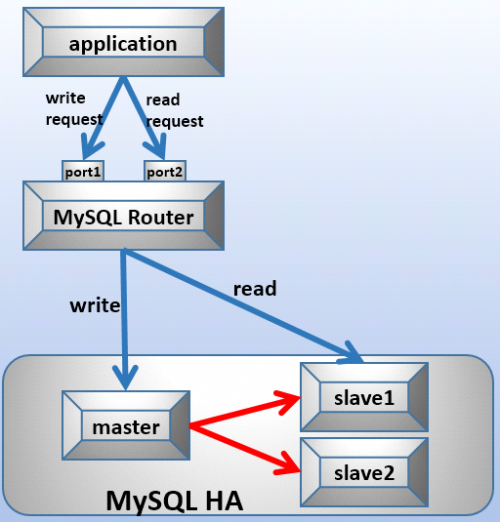

所以,一个简单的MySQLRouter部署图如下。


本文将使用MySQL Router分别实现后端无MySQL主从高可用情形的读写分离,至于为什么不实现后端有MySQL高可用的读写分离情形。在我看来,MySQL Router只是一个玩具,不仅功能少,而且需要在应用程序代码中指定读/写的不同端口(见后文关于配置文件的解释),在实际环境中应该没人会这样用。

2.配置MySQL Router

以下是实验环境。

角色名                主机IP                MySQL版本          数据状态
MySQL Router    192.168.100.21         MySQL 5.7.22
master                 192.168.100.22          MySQL 5.7.22  全新实例
slave1             192.168.100.23          MySQL 5.7.22  全新实例
slave2                 192.168.100.24          MySQL 5.7.22  全新实例



因为后端MySQL主从复制没有实现高可用,所以只有一个master节点负责写操作。

所有后端MySQL节点都是刚安装好的全新MySQL实例,所以直接开启主从复制即可。如果是已有数据的主从复制,需要先保证它们已同步好,方法见:slave恢复到master指定的坐标

2.1 安装MySQL Router

二进制版MySQL Router下载地址https://dev.mysql.com/downloads/router/
rpm仓库http://repo.mysql.com/yum/mysql-tools-community/el/7/x86_64/

此处使用二进制版的MySQL Router 2.1.6

tar xfmysqlrouter-2.1.6-linux-glibc2.12-x86-64bit.tar.gz

mvmysqlrouter-2.1.6-linux-glibc2.12-x86-64bit /usr/local/mysqlrouter

这就完了,就这么简单。

解压二进制包后,解压目录下有以下几个文件。

[root@s1 mr]# ls

bin  data  include  lib run  share


bin目录下只有一个二进制程序mysqlrouter,这也是MySQL Router的主程序。

share目录下有示例配置文件和示例SysV风格的启动脚本,但是很不幸该脚本基于debian平台,在redhat系列上需要修改和安装一些东西才能使用。所以后文我自己写了一个centos下的SysV脚本。

[root@s1 mr]# lsshare/doc/mysqlrouter/

License.txt  README.txt  sample_mysqlrouter.conf  sample_mysqlrouter.init


最后,将主程序添加到PATH环境变量中。

echo "PATH=$PATH:/usr/local/mysqlrouter/bin">/etc/profile.d/mysqlrouter.sh

chmod +x/etc/profile.d/mysqlrouter.sh

source/etc/profile.d/mysqlrouter.sh


2.2 启动并测试MySQL Router

以下是上述实验环境的配置文件,这里只有一个master节点192.168.100.22:3306,如果有多个写节点(master),则使用逗号分隔各节点。关于配置文件,后文会解释。

[DEFAULT]

config_folder =/etc/mysqlrouter

logging_folder =/usr/local/mysqlrouter/log

runtime_folder =/var/run/mysqlrouter



[logger]

level = INFO



[routing:slaves]

bind_address = 192.168.100.21:7001

destinations = 192.168.100.23:3306,192.168.100.24:3306

mode = read-only

connect_timeout = 1



[routing:masters]

bind_address = 192.168.100.21:7002

destinations = 192.168.100.22:3306

mode = read-write

connect_timeout = 2

然后在MySQLRouter所在的机器上创建上面使用的目录。
shell> mkdir/etc/mysqlrouter /usr/local/mysqlrouter/log    /var/run/mysqlrouter

这样就可以启动MySQL Router来提供服务了(启动之前,请确保后端MySQL已被配置好主从复制)

[root@s1 mr]# mysqlrouter &

[1]16122

查看监听状态。这里监听的两个端口70017002是前端连接MySQL Router用的,它们用来接收前端发送的SQL请求,并按照读、写规则,将SQL请求路由到后端MySQL主从节点。

[root@s1 mr]# netstat -tnlp

Active Internet connections(only servers)

Proto Recv-Q Send-Q LocalAddress       ForeignAddress  State   PID/Program name

tcp       0      00.0.0.0:6032        0.0.0.0:*       LISTEN  1231/proxysql

tcp        0      00.0.0.0:6033        0.0.0.0:*       LISTEN  1231/proxysql

tcp       0      00.0.0.0:22          0.0.0.0:*       LISTEN  1152/sshd

tcp       0      0192.168.100.21:7001  0.0.0.0:*       LISTEN  16122/mysqlrouter

tcp       0      0127.0.0.1:25        0.0.0.0:*       LISTEN  2151/master

tcp       0      0192.168.100.21:7002  0.0.0.0:*       LISTEN  16122/mysqlrouter

tcp6       0      0:::22               :::*            LISTEN  1152/sshd
tcp6       0      0::1:25              :::*            LISTEN  2151/master

查看日志:

[root@s1 mr]# cat /usr/local/mysqlrouter/log/mysqlrouter.log

2018-07-0710:14:29 INFO  [7f8a8e253700] [routing:slaves] started: listening on192.168.100.21:7001; read-only



2018-07-0710:14:29 INFO  [7f8a8ea54700] [routing:masters] started: listening on192.168.100.21:7002; read-write


最后进行测试即可。测试前,先在后端Master上授权MySQL Router节点允许连接,它将会复制到两个slave节点上。
grantallon *.* toroot@'192.168.100.%' identified by 'P@ssword1!';

连上MySQLRouter7002端口,这个端口是负责写的端口。由于没有配置主从高可用,所以,简单测试下是否能写即可。



[root@s1mr]# mysql -uroot -pP@ssword1! -h192.168.100.21 -P7002 -e 'select@@server_id;'

mysql:[Warning] Using a password on the command line interface can be insecure.

+-------------+

|@@server_id |

+-------------+

|     110 |

+-------------+



[root@s1mr]# mysql -uroot -pP@ssword1! -h192.168.100.21 -P7002 -e 'createdatabase mytest;'

mysql:[Warning] Using a password on the command line interface can be insecure.



[root@s1mr]# mysql -uroot -pP@ssword1! -h192.168.100.21 -P7002 -e 'showdatabases;'

mysql:[Warning] Using a password on the command line interface can be insecure.

+--------------------+

|Database      |

+--------------------+

|information_schema |

|mysql        |

|mytest       |

|performance_schema |

|sys         |

+--------------------+

再测试下各slave节点是否能实现rr调度算法的读请求的负载均衡。


[root@s1 mr]# mysql -uroot -pP@ssword1! -h192.168.100.21 -P7001 -e'select @@server_id;'

mysql: [Warning] Using apassword on the command line interface can be insecure.

+-------------+

| @@server_id |

+-------------+

|        120|

+-------------+



[root@s1 mr]# mysql -uroot-pP@ssword1! -h192.168.100.21 -P7001 -e 'select @@server_id;'

mysql: [Warning] Using apassword on the command line interface can be insecure.

+-------------+

| @@server_id |

+-------------+

|        130|

+-------------+



[root@s1 mr]# mysql -uroot-pP@ssword1! -h192.168.100.21 -P7001 -e 'show databases;'

mysql: [Warning] Using apassword on the command line interface can be insecure.

+--------------------+

|Database          |

+--------------------+

| information_schema |

|mysql             |

|mytest            |

| performance_schema |

|sys               |

+--------------------+



显然测试的结果一切正常。



这样看来MySQL Router好简单确实好简单。只需提供一个合理的配置文件,一切都完成了。那么,下面解释下MySQL Router的配置文件。

3.MySQL Router的配置文件解释

MySQL Router的配置文件也很简单,需要配置的项不多。

mysql router默认会寻找安装目录下的"mysqlrouter.conf"和家目录下".mysqlrouter.conf"。也可以在二进制程序mysqlrouter命令下使用"-c"或者"--config"手动指定配置文件。

MySQL router的配置文件是片段式的常用的就3个片段[DEFAULT][logger][routing:NAME]。片段名称区分大小写,且只支持单行"#"";"注释,不支持行中、行尾注释。

以上面示例的配置文件为例。

[DEFAULT]

config_folder =/etc/mysqlrouter

logging_folder =/usr/local/mysqlrouter/log

runtime_folder =/var/run/mysqlrouter



[logger]

level = INFO



[routing:slaves]

bind_address = 192.168.100.21:7001

destinations = 192.168.100.23:3306,192.168.100.24:3306

mode = read-only

connect_timeout = 1



[routing:masters]

bind_address = 192.168.100.21:7002

destinations = 192.168.100.22:3306

mode = read-write

connect_timeout = 2



 1.DEFAULT片段的配置。

[DEFAULT]片段通常配置配置文件的目录、日志的目录、MySQL router运行时的目录(pid文件)

例如

[DEFAULT]

config_folder=/etc/mysqlrouter   #指定额外的配置文件目录该目录下的conf文件都会被加载

logging_folder=/usr/local/mysqlrouter/log  #指定日志目录日志文件名为mysqlrouter.log

runtime_folder=/var/run/mysqlrouter        #指定运行时目录默认为/run/mysqlrouter

2.logger片段的配置。

[logger]片段只有一个选项,设置日志的记录级别。

[logger]

level=debug   # debuginfo(默认)warningerrorfatal,不区分大小写 \



3.routing片段的配置。

[routing:NAME]MySQL router主要部分设置不同的路由实例其中NAME可以随意命名。如[routing:slaves][routing:masters]

routing配置片段可以设置的选项包括

·      (1).bind_addressbind_port
bind_addressbind_portmysql router监听前端SQL请求的地址和端口。其中端口是MySQL Router要求强制提供的,但可以不用bind_port绑定,因为它可用通过bind_addressIP:PORT格式指定。
一个routing规则中只能设置一个地址监听指令,但可以通过"0.0.0.0"来监听主机上所有的地址。如果没有提供监听地址,则默认监听127.0.0.1
另外,监听地址不能出现在destinations指令指定的列表中。
示例如下:

[routing:slaves]

bind_port = 7001

[routing:slaves]

bind_address = 192.168.100.21

bind_port = 7001

[routing:slaves]

bind_address = 192.168.100.21:7001

 一般来说,通过不同端口实现读/写分离,并非好方法,最大的原因是需要在应用程序代码中指定这些连接端口。但是,MySQL Router只能通过这种方式实现读写分离,所以MySQL Router拿来当玩具玩玩就好

·      (2).destinations
定义routing规则的转发目标格式为HOST:PORTHOST可以是IP也可以是主机名多个转发目标使用逗号分隔。如定义的目标列表是多个slave

[routing:slaves]

bind_address = 192.168.100.21:7001

destinations = 192.168.100.23:3306,192.168.100.24:3306

[routing:masters]

bind_address = 192.168.100.21:7002

destinations = 192.168.100.22:3306,192.168.100.100:3306

·      (3).mode
MySQL router提供两种moderead-onlyread-write。这两种方式会产生不同的转发调度方式。

设置为read-write常用于设置destinationsmaster实现master的高可用。

调度方式:当MySQL router第一次收到客户端请求时,会将请求转发给destinations列表中的第一个目标,第二次收到客户端请求还是会转发给第一个目标,只有当第一个目标联系不上(如关闭了MySQL服务、宕机等)才会联系第二个目标,如果所有目标都联系不上,MySQL Router会中断。这种调度方式被称为"first-available"

当联系上了某一个目标时,MySQL Router会将其缓存下来,下次收到请求还会继续转发给该目标。既然是缓存的目标,就意味着在MySQL Router重启之后就会失效。

所以通过MySQL Router实现读写分离的写时,可以设置多个master,让性能好的master放在destinations列表的第一个位置,其他的master放在后面的位置作为备用master

设置为read-only常用于设置destinationsslave实现MySQL读请求负载均衡。

调度方式:当MySQL route收到客户端请求时,会从destinations列表中的第一个目标开始向后轮询(round-robin),第一个请求转发给第一个目标,第二个请求转发给第二个目标,转发给最后一个目标之后的下一个请求又转发给第一个目标。如果第一个目标不可用,会依次向后检查,直到目标可用,如果所有目标都不可用,则MySQL Router中断。

那些不可用的目标会暂时被隔离,并且mysql router会不断的检查它们的状况,当重新可用时会重新加入到目标列表。

·      (4).connect_timeout
MySQL Router联系destinations的超时时间默认为1值的范围为1-65536。应该尽量设置值小点免得等待时间过长。
对于read-write模式,可以将超时时间设置的稍长一点点,防止误认为主master不可用而去联系备master
对于read-only模式可以将超时时间设置的稍短一点点因为这种模式下是destinations列表轮询的即使误判了影响也不会太大。

·      (5).其他选项
还能设置一些其他的指令,如使用的协议、最大请求数等,但是都可以不用设置使用默认值,它们都是MySQL Router结合MySQL优化过的一些选项,本身已经较完美了。

配置文件大概就这些内容,配置好后,记得先创建default片段中涉及到的目录。之后就可以启动mysql router提供读/写分离服务了。

4.MySQL Router提供SysV脚本

MySQL Router只提供了一个主程序(bin目录下的mysqlrouter),且该程序只能启动,没有停止选项,所以只能使用kill命令来杀掉进程。

MySQL Router也提供了示例启动脚本该脚本在位置为$basedir/share/doc/mysqlrouter/sample_mysqlrouter.init但是该脚本是基于Debian平台的CentOS上需要设置和安装一些东西所以不用它自己写个粗糙点的脚本即可。

shell> vim/etc/init.d/mysqlrouter

#!/bin/bash



#chkconfig: - 78 30

#Description: Start / Stop MySQL Router



DAEMON=/usr/local/mysqlrouter

proc=$DAEMON/bin/mysqlrouter

DAEMON_OPTIONS="-c ${DAEMON}/mysqlrouter.conf"



. /etc/init.d/functions



start() {

    if [ -e/var/lock/subsys/mysqlrouter ]; then

       action "MySQLRouter is working"/bin/false

    else

        $proc $DAEMON_OPTIONS &&>/dev/null

       retval=$?

        echo

    if [ $retval -eq 0]; then

            touch/var/lock/subsys/mysqlrouter

       action "StartingMySQL Router"/bin/true

        else

        echo "StartingMySQL Router Failure"

        fi

    fi

}



stop() {

    if [ -e/var/lock/subsys/mysqlrouter ]; then

       killall $proc

       retval=$?

        echo

        if [ $retval -eq 0]; then

           rm-f /var/lock/subsys/mysqlrouter

           action "StopingMySQL Router"/bin/true

        fi

    else

        action "MySQLRouter is not working" /bin/false

    fi

}



status() {

    if [ -e/var/lock/subsys/mysqlrouter ]; then

        echo "MySQLRouter is running"

    else

        echo "MySQLRouter is not running"

    fi

}



case "$1" in

    start)

       start

       sleep1

        ;;

     stop)

        stop

       sleep1

        ;;

    restart)

        stop

       start

       sleep1

        ;;

    status)

       status

        ;;

    *)

        echo "Usage:$0{start|stop|status|restart}"

       retval=1

        ;;

esac



exit $retval



然后赋予执行权限。



shell> chmod+x /etc/init.d/mysqlrouter
